IMSPost在配置CATIA五轴联动机床后处理中的应用

IMSpost 是 Intelligent Manufacturing Software, Inc. 开发的一款世界上最先进的CAM后置处理软件，能够处理所有的主流CAD/CAM系统的刀位源文件，广泛应用于数控行业自动编程软件的后处理工作。它能将CAD/CAM的刀位(Clfiles)通过转换输出为数控机床能够执行的特定的机器代码(G/M代码)。具有简单操作的界面.

其操作步骤大致就分以下三步: 下面我们用比较具体的机床例题来说明IMSpost的配置过程. 一.机床模型的提出 如图所示机床模型 机床型号: NC516U-1321 控制类型: Fanuc 15M 旋转轴工作行程: B轴 -90 +90 C轴 -180 +180 B轴摆臂长度 150 mm 二:后置处理文件的详细配置步骤 1.选择控制器类型 2.选择NC程序的公英制并确认机床所用的代码 3.选择机床运动类型,此处较为重要,因为五轴机床的运动类型各不相同,大致分为这几种,双转盘,双摆头,转盘加摆头.由于机床有立式卧式之分,还有主导轴被动轴之分,因此细分下来比较复杂.但我们在做后处理文件时,只要确认了所需的运动格式,就变得很简单了 4.移动旋转各轴的工作范围 5.NC程序头所需的固定输出格式 6.文件头输出的NC文件名,此处我们定义为固定输出O1000 7.冷却输出命令 8.主轴输出命令 9.换刀输出命令 9.切削参数输出,分三种类型 10.刀补输出命令类型 11.钻孔固定循环命令的输出 12.程序结尾处的固定输出命令 至此,整个配置流程结束,我们所需的后处理文件也已经设置完毕

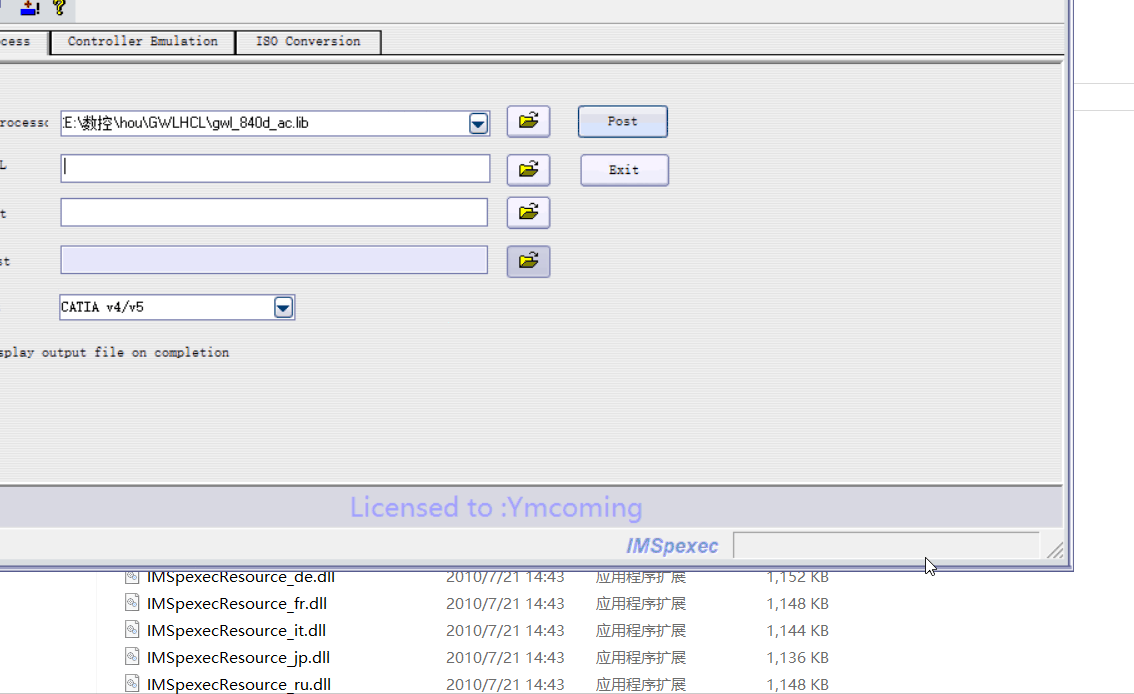

基于CATIA数控编程 的AC轴联动龙门五轴后处理配置效果，可批量处理APT刀位文件转换为机床G代码。

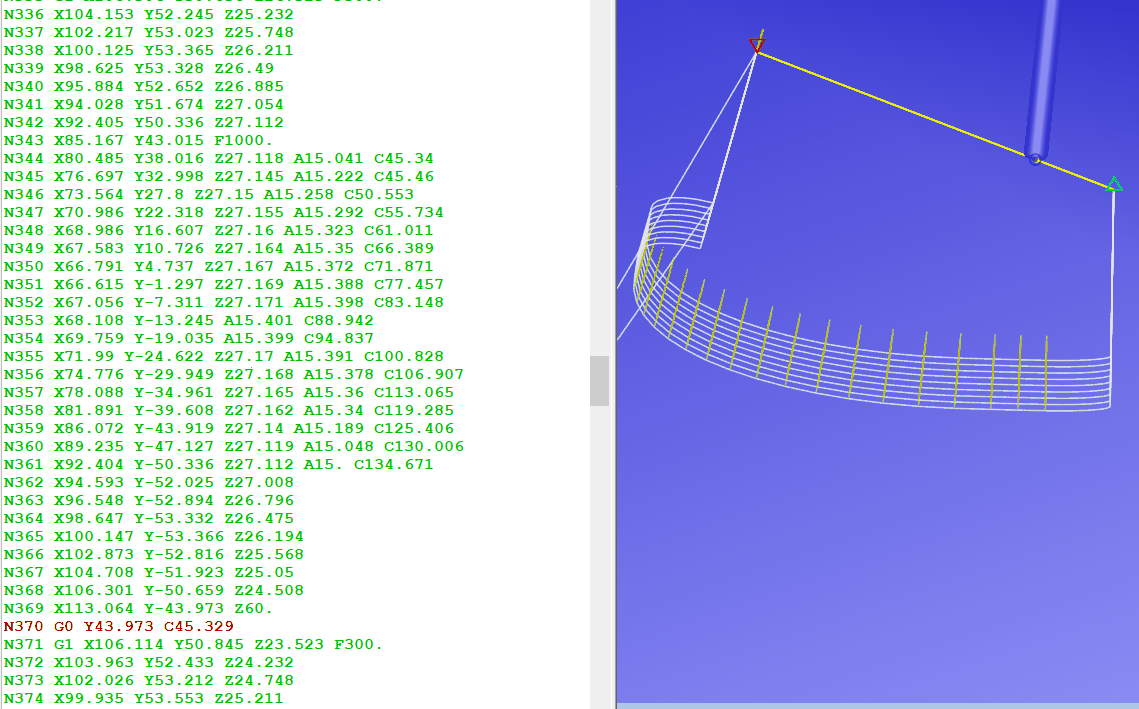

后置程序头信息及CIMCO演示效果如下

文章由：数控车床https://www.zhoushicnc.com/东莞市周氏数控设备有限公司整理提供，此文观点不代表本站观点

以上便是IMSPost在配置CATIA五轴联动机床后处理中的应用的介绍希望可以帮助到大家，更多的数控知识，请关注我们。
