数控机床半径补偿功能简单介绍

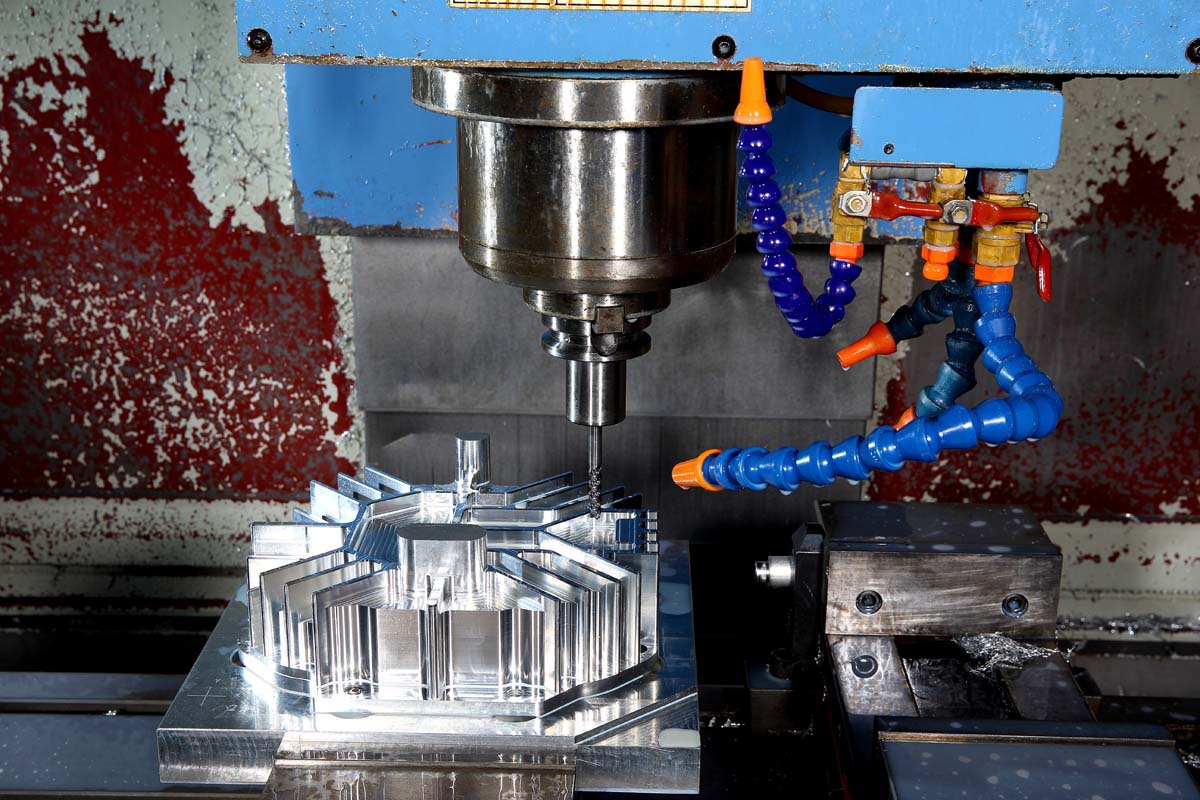

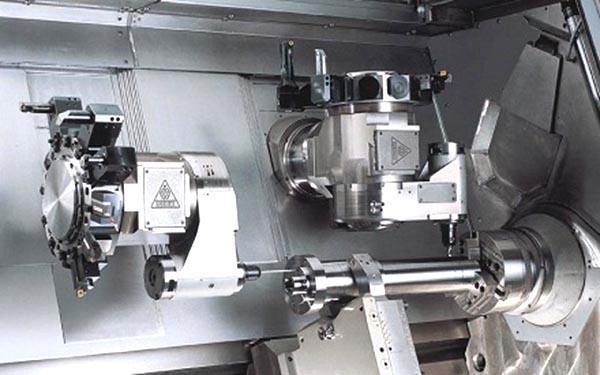

数控车床是一种高精度、高效率的自动化机床，配备多工位刀塔或动力刀塔，机床就具有广泛的加工工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件，具有直线插补、圆弧插补各种补偿功能，并在复杂零件的批量生产中发挥了良好的经济效果。刀具半径补偿是数控铣削加工中的常用功能，下面亿达渤润石化对数控铣削加工中刀具半径补偿功能作简单介绍：







一、刀具半径补偿量的指定
数控系统的刀具半径补偿就是将计算刀具中心轨迹的过程交由数控系统执行，编程员假设刀具的半径为零，直接根据零件的轮廓形状进行编程。因此这种编程方法也称为对零件的编程，而实际的刀具半径则存放在一个可编程刀具半径偏置寄存器中。

在加工过程中，数控系统根据零件程序和刀具半径自动计算刀具中心轨迹，完成对零件的加工。当刀具半径发生变化时，不需要修改零件程序，只需修改放在刀具半径偏置寄存器中的刀具半径值或者选用存放在另一个刀具半径偏置寄存器中的刀具半径所对应的刀具即可。
现代数控系统一般都设置有若干个可编程刀具半径偏置寄存器，并对其进行编号专供刀具补偿之用，可将刀具补偿参数存入这些寄存器中。在进行数控编程时，只需调用所需刀具半径补偿参数所对应的寄存器编号即可。实际加工时，数控系统将该编号对应的刀具半径偏置寄存器中存放的刀具半径取出，对刀具中心轨迹进行补偿计算，生成实际的刀具中心运动轨迹。
在进行数控加工前，必须预先设置好刀具半径补偿量。刀具半径经补偿量的指定，通常由有关代码指定刀具补偿号，并在代码补偿号中输入刀具半径补偿量，刀具补偿号必须与刀具编号相对应。在加工中，如果没有更换刀具，则该刀具号的补偿量一直有效。
对于刀具半径补偿量的确定，如果是标准刀具第一次使用，可以采用刀具厂家提供的有关参数来确定，如果是已使用过或重磨过的刀具，则应根据实测数据来确定。



二、刀具半径补偿的建立与撤消
数控铣削加工刀具半径补偿分为刀具半径左补偿和刀具半径右补偿，沿刀具前进方向当刀具中心轨迹位于零件轮廓右边时，称为刀具半径右补偿。反之称为刀具半径左补偿。当不需要进行刀具半径补偿时，则取消刀具半径补偿。
（1）刀具半径补偿的建立
刀具半径补偿的建立就是在刀具从起刀点以进给速度接近工件时，刀具中心轨迹从与编程轨迹重合过渡到与编程轨迹偏离一个刀具半径值的过程，刀具半径补偿偏置方向确定。

（2）刀具半径补偿的取消
与建立刀具半径补偿过程类似，在零件最后一段刀具半径补偿轨迹加工完成后，刀具撤离工件回到退刀点，在这个过程中应取消刀具半径补偿。退刀点也应位于零件轮廓之外，距离加工零件轮廓退出点较近，可以与起刀点相同也可以不相同。

三、刀具半径补偿量的变化
在刀具半径补偿代码中输入的刀具半径补偿量是一个标量数值，而数控系统内部认定的补偿量是一个补偿矢量，补偿矢量由数控系统自行计算。补偿矢量的大小与刀具补偿代码指定的补偿量相等，其方向在每个程序段中随刀具的移动不断变化。

刀具半径补偿量的变化一般在换刀时出现。对连续的程序段，当刀具半径补偿量变化时某一程序段终点的矢量要用该程序段指定的刀具补偿量进行计算。

四、刀具半径补偿量的正负与刀具的刀心轨迹
在数控程序的编制中，一般我们把刀具的半径补偿量在补偿代码中输入为正值，如果把刀具半径补偿量设为负值时，在走刀轨迹方向不变的情况下，则相当于把数控程序中的补偿位置指令，加工工件外侧的刀具变为在内侧加工。在加工表面不变的情况下，刀具走刀轨迹方向将发生相应的变化。

五、刀具半径补偿的开始与轴的切入操作
开始切削加工前，在离开工件的位置预先加上工刀具半径补偿，之后进行轴方向的切入。为保证程序运行后得到正确的工件轮廓而不产生过切，编程时必须注意加工程序的结构。
使用刀具半径补偿功能进行轮廓切削设起点在处，当刀具半径补偿从起点开始时，由于接近工件及切削工件时要有轴移动，按以下程序加时就会出现过切现象，并且系统不会报警停止。



以上就是数控机床刀具半径补偿功能的简单介绍，选择合理的走刀路径可以有效的提高加工效率，延长刀具使用寿命。亿达渤润石化是高端金属加工油生产商，自主研发的切削油产品具有优异的极压抗磨性能，可以有效的提高工件的精度和加工效率，并且对人体、工件、设备、环境没有危害，是国内众多金属加工企业的指定合作伙伴，在实际应用中得到国内外客户的一致好评。

以上便是数控机床半径补偿功能简单介绍的介绍希望可以帮助到大家，更多的数控知识，请关注我们。
